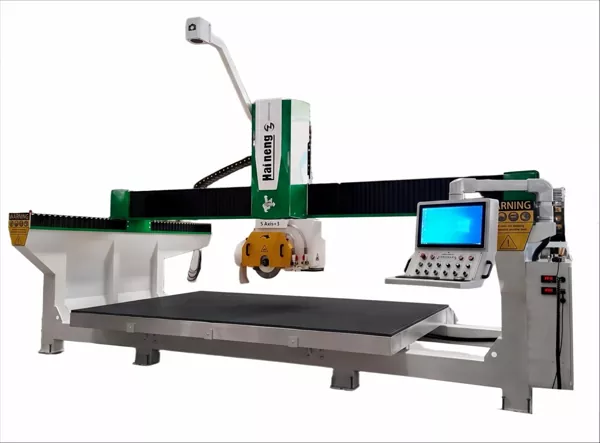

HTQ700GL5-osna CNC mostna žagaje zasnovan za obdelovalce kamna, ki potrebujejo večjo prilagodljivost kot običajne nastavitve za ravno rezanje. S CNC krmiljenjem, uvoznim programiranjem CAD, nastavljivim premikanjem rezalne glave in varjeno konstrukcijo za težke obremenitve stroj podpira vrsto aplikacij za rezanje kamna in oblikovanje.
Kaj zmore 5-osna CNC mostna žaga HTQ700GL?
Vsak kamniti projekt nima pravokotnega obrisa. Kuhinjski pulti, kopalniški umivalniki, arhitekturni deli in dekorativni kamniti deli lahko zahtevajo kotne robove, ukrivljene profile ali dele po meri.
HTQ700GL podpira različne operacije rezanja in profiliranja, vključno z:
- Ravno in pod kotom rezanje:Obdelajte kamnite plošče in odrežite dele pod primernimi koti.
- Rezanje po meri:Izdelajte okrogle, ovalne, pahljačaste, mnogokotne, diamantne in druge nepravilne oblike.

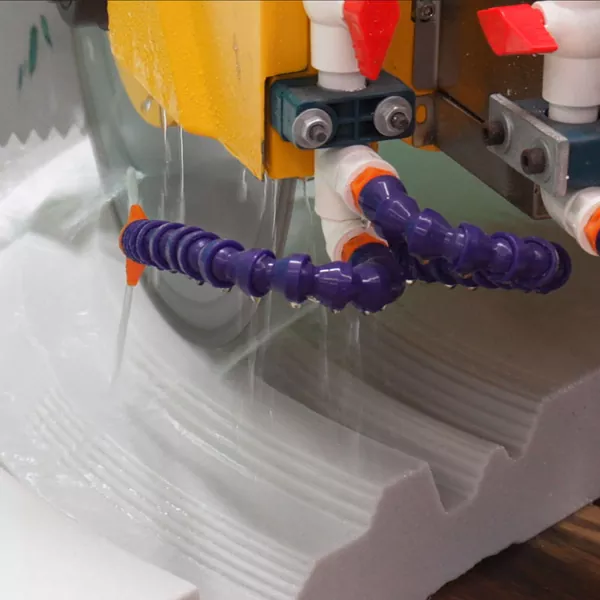

- Ukrivljeno profiliranje:Sledite ravnim in ukrivljenim obrisom za ustrezne komponente okrasnega kamna.
- Rezanje utorov:Ustvarite ravne, kotne in mrežaste utore za ustrezne aplikacije.
- Rezanje robov in oblikovanje robov:Uporabite nastavljivo gibanje rezalne glave, da izpolnite različne konstrukcijske zahteve.
Specifikacija stroja navaja vrtenje osi C od 0 do 360 stopinj in premikanje osi A od 0 do 90 stopinj. Delovna miza ima določeno največje območje nagiba od 0 do 85 stopinj.
Ti razponi gibanja dajejo proizvajalcem več možnosti pri načrtovanju dela po meri. Dejanska zmogljivost obdelave je odvisna od materiala, dimenzij obdelovanca, konfiguracije rezila, orodja in izbranega načina rezanja. Za zahtevna ali neobičajna opravila prosite dobavitelja, da potrdi nastavitev in organizira test rezanja vzorca.
Uporaba pri izdelavi pultov in kamna
Kuhinjski in kopalniški pulti
Proizvodnja pulta pogosto vključuje več kot dimenzioniranje plošče. Odvisno od zasnove lahko delo zahteva nagnjene robove, odprtine za pomivalno korito, luknje za pipe ali odtočne utore.
HTQ700GL podpira operacije rezanja in profiliranja. Z izbirnim nastavkom rezkalnika in ustreznim orodjem lahko stroj konfigurirate tudi za dodatne naloge strojne obdelave, vključno z rezkanjem odprtin za umivalnik in pipo, drenažnih utorov in robov pulta. Poliranje zahteva ustrezne brusilne plošče in orodje.
Za delavnice, ki obdelujejo standardne pulte in modele po meri, lahko ta konfiguracija pomaga prenesti več ustreznih operacij na en stroj. Pred naročilom potrdite dodatno opremo in potrebno orodje.
Obdelava granita in marmorja
Delavnice za granit in marmor pogosto obravnavajo izdelke različnih debelin, obrisov in končnih zahtev. HTQ700GL je primeren za ocenjevanje aplikacij, kot so oblikovane kamnite komponente, kotni rezi in okrasni profili.
Določen razpon premera rezila je od 350 do 700 mm. Največji premer rezila se ne sme obravnavati kot največja globina reza. Dosegljiva globina reza in priporočeni delovni pogoji so odvisni od konfiguracije stroja, izbranega rezila in materiala.
Ploščice in inženirski kamen
Ploščice velikega formata in izdelki iz inženirskega kamna lahko zahtevajo načrtovane poti rezanja in posebne obdelave robov. HTQ700GL uporablja krmiljenje CNC in uvozno programiranje CAD za podporo programiranih operacij za ustrezne materiale in modele delov.
Pred obdelavo neznanih materialov pri dobavitelju potrdite združljivost rezila, podporo obdelovanca, nastavitve podajanja in zahtevano kakovost končnega roba.

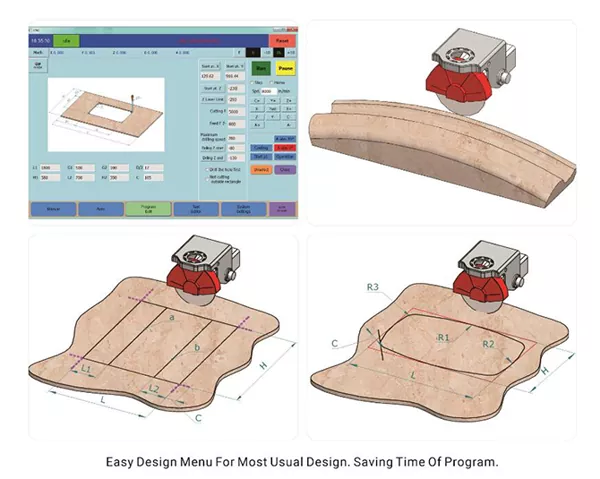

Uvozno programiranje CAD in CNC delovanje
Programiranje je pomemben vidik, ko kamniška delavnica obravnava različne oblike delov in risbe strank. Stroj z obsežno zmogljivostjo premikanja je najbolj uporaben, ko lahko operaterji pripravijo zahtevane rezalne poti na ponovljiv način.
HTQ700GL uporablja CNC krmiljenje in uvozno programiranje CAD. Njegova dokumentacija o izdelku opisuje vmesnik zaslona na dotik, zasnovan za poenostavitev delovanja, in sistem, ki lahko ustvari grafiko iz vnesenih podatkov.
Tipičen potek dela vključuje pripravo risbe, uvoz združljivih podatkov CAD, preverjanje zahtev za obdelavo, nastavitev materiala in orodja ter preverjanje opravila, preden se začne samodejna obdelava.
Ta pristop je pomemben za delavnice, ki redno prejemajo prilagojene risbe ali ponavljajo proizvodnjo podobnih delov. Pred nakupom HTQ700GL5-osna CNC mostna žaga, potrdite podprte formate datotek CAD, zahteve programske opreme in dogovore o usposabljanju operaterjev.
Struktura in gibljive komponente za težke obremenitve
Konstrukcija stroja je še en dejavnik, ki ga je treba upoštevati pri izbiri opreme za redno proizvodnjo. HTQ700GL uporablja integrirano togo varjeno strukturo. Njegove dokumentirane komponente gibanja vključujejo linearne tirnice, kroglična vretena, spiralno gonilo, visoko natančne planetarne reduktorje in servo sistem.
Stroj ima določen glavni motor z močjo 22 kW in razpon vrtljajev od 0 do 6000 vrt/min. Skupna instalirana moč stroja je navedena kot 33 kW.
Te specifikacije so koristno izhodišče za primerjavo opreme. Vendar pa so hitrost rezanja, kakovost končnega roba in proizvodnja odvisni od dejavnikov, kot so izbrano rezilo, lastnosti materiala, globina reza, nastavitve podajanja in nastavitve operaterja.
Tehnične specifikacije HTQ700GL
Naslednje številke temeljijo na dokumentaciji izdelka proizvajalca. Imperialne pretvorbe so približne.
| Specifikacija | HTQ700GL |
|---|---|
| Vrsta stroja | 5-osna CNC težka monoblok mostna žaga |
| Nadzorni sistem | CNC |
| Metoda programiranja | CAD uvoz |
| Premer rezila | 350–700 mm (13,8–27,6 in) |
| Moč glavnega motorja | 22 kW (približno 29,5 KM) |
| Razpon hitrosti | 0–6.000 vrt/min |
| Hod osi X | 3800 mm (149,6 in) |
| Hod po osi Y | 2400 mm (94,5 in) |
| Hod po osi Z | 500 mm (19,7 in) |
| Vrtenje C-osi | 0–360° |
| Gibanje osi A | 0–90° |
| Največji nagib delovne mize | 0–85° |
| Dimenzije delovne mize | 3600 × 2200 mm (141,7 × 86,6 in) |
| Skupna moč | 33 kW (približno 44,3 KM) |
| Bruto teža | 5.000 kg (približno 11.023 lb) |
| Splošne dimenzije | 5800 × 3400 × 3600 mm (približno 19,0 × 11,2 × 11,8 ft) |
Opomba za namestitev:Splošne mere ne predstavljajo celotnega delovnega prostora, potrebnega okoli stroja. Preden pripravite delavnico, potrdite električno oskrbo, dostop do lokacije, talne razmere, nakladalni prostor, dovoljenje za vzdrževanje in namestitvene zahteve.
Je HTQ700GL pravi za vašo delavnico?
Pravi stroj je odvisen od opravil, ki jih vaše stranke dejansko naročijo. Delavnica, ki se osredotoča na dimenzioniranje pravokotnih plošč, ima lahko drugačne zahteve kot delavnica, ki redno izdeluje dele pultov po meri ali nepravilne kamnite profile.
O HTQ700GL je morda vredno razmisliti, če vaša trgovina:
- Obdeluje kotne reze, ukrivljene konture ali kamnite dele po meri.
- Potrebuje CNC krmiljenje in uvozno programiranje CAD za delo na podlagi risb.
- Deluje z granitom, marmorjem, obdelanim kamnom, ploščicami ali drugimi združljivimi gradbenimi materiali.
- Želi oceniti neobvezne operacije rezkanja za primerne aplikacije na pultu.
- Ima talno površino in električno zmogljivost, potrebno za stroj.
Preden se odločite za nakup, pripravite več reprezentativnih risb. Vključuje standardno rezanje, rez pod kotom in nepravilen profil. Prosite dobavitelja, da potrdi ustrezno konfiguracijo, orodje in način obdelave za vsako opravilo.
Kaj preveriti, preden zahtevate ponudbo
Material in debelina
Določite materiale, ki jih najpogosteje obdelujete, in navedite tipične in največje debeline obdelovanca. Različni materiali lahko zahtevajo drugačna rezila in delovne pogoje.
Dimenzije delov in zahteve za rezanje
Delite običajno dolžino, širino, debelino, potrebne kote in podrobnosti profila. To dobavitelju pomaga oceniti, ali sta pot in predlagana konfiguracija stroja primerna.
Orodja in izbirne funkcije
Določite, ali vaša opravila potrebujejo ravno rezanje, rezanje pod kotom, profile po meri, utore, rezkanje ali poliranje. Potrdite, katere funkcije zahtevajo dodatno opremo, namesto da predvidevate, da je vsaka operacija vključena v standardno konfiguracijo.
Programska oprema in tovarniški pogoji
Zagotovite reprezentativne risbe CAD in potrdite združljive formate datotek. Preverite tudi dostop do stroja, razpoložljiv prostor za namestitev, električne zahteve in dovoljenje za vzdrževanje.
Poprodajna podpora
Povprašajte o navodilih za namestitev, usposabljanju operaterjev, rezervnih delih, vzdrževalni dokumentaciji in tehnični podpori. Te podrobnosti je treba pregledati skupaj s specifikacijami stroja in nakupno ceno.
Pogosto zastavljena vprašanja
Katere materiale lahko obdeluje HTQ700GL?
Dokumentacija izdelka navaja plošče, ploščice, marmor, umetni kamen, granit, cementne izdelke in druge gradbene materiale za primerno uporabo pri rezanju in oblikovanju. Pred naročilom potrdite združljivost za vaš specifični material in debelino.
Ali HTQ700GL podpira rezanje pod kotom?
ja Določeno premikanje osi A je 0–90°, vrtenje osi C pa 0–360°. Delovna miza ima določeno največje območje nagiba 0–85°. Prosite dobavitelja, da preveri zahtevano konfiguracijo za vaše predvideno delo.
Ali lahko stroj obdeluje odprtine za korita in odtočne utore?
Ta dodatna opravila strojne obdelave je mogoče podpreti z opcijskim nastavkom rezkalnika in ustreznim orodjem. Pri zahtevku za ponudbo potrdite prilogo, orodja in zahtevano konfiguracijo.
Kako je stroj programiran?
Naveden način programiranja je uvoz CAD. Podprte formate datotek in zahteve programske opreme je treba potrditi pri dobavitelju.
Kakšen je največji premer rezila?
Določeno območje premera rezila je 350–700 mm, približno 13,8–27,6 palca. Ta številka sama po sebi ne določa največje globine reza.
Koliko prostora potrebuje stroj?
Navedene splošne mere so 5.800 × 3.400 × 3.600 mm. Morda bo potreben dodaten prostor za rokovanje z materialom, delovanje, vzdrževanje in varen dostop. Pred pripravo mesta zahtevajte načrt namestitve.
Pogovorite se o svojih zahtevah glede rezanja kamna s podjetjem Haineng
HTQ700GL5-osna CNC mostna žagazdružuje CNC krmiljenje, uvozno programiranje CAD, razpon rezil 350–700 mm, nastavljivo gibanje rezalne glave in integrirano togo varjeno strukturo. Izbirna konfiguracija rezkalnika lahko razširi svojo uporabo na dodatna primerna opravila obdelave pulta.
Če želite ugotoviti, ali stroj ustreza vašim proizvodnim potrebam, delite vrsto materiala, dimenzije obdelovanca, zahtevane operacije in reprezentativne risbe s Hainengom. Dobavitelj lahko nato pomaga potrditi ustrezno konfiguracijo stroja in dodatno opremo.
